Hướng dẫn lắp đặt và sử dụng bàn nâng hạ Ergo Edge

Tại DandiHome, bạn có thể lựa chọn 3 loại bàn nâng hạ Ergo Edge với 3 màu sắc khác nhau (đen, trắng và silver):

Chân bàn 2 motor chữ T: rất chắc chắn với ống thép lớn nhất thị thường 60x90mm. Với phạm vi nâng hạ 60-125cm, có thể phù hợp với hầu hết setup. Thậm chí cả trẻ em từ lớp 1 có thể sử dụng được luôn.
Chân bàn 2 motor chữ L: tương tự chân chữ T, nhưng chân chữ L có trọng tâm lệch về phía sau 15cm, giúp không gian phía trước thoáng hơn.

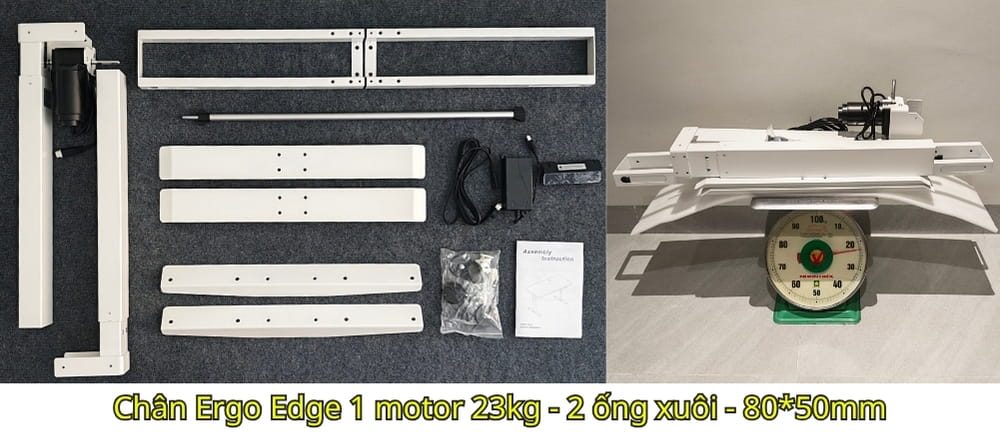

Chân bàn 1 motor (chỉ có loại chữ T) bản 2023 cải tiến ống thép 80x50mm giúp chân bàn chắc chắn hơn. Phạm vi nâng hạ cũng được điều chỉnh cho phù hợp với người châu Á hơn: 68-115cm

Xem nhanh

Cao độ mặt bàn phù hợp

Các bạn tham khảo bài viết CHIỀU CAO MẶT BÀN HỢP LÝ của DandiHome để xác định cao độ mặt bàn phù hợp với bạn nhé!

Hướng dẫn lắp đặt bàn nâng hạ Ergo Edge – loại 2 motor:

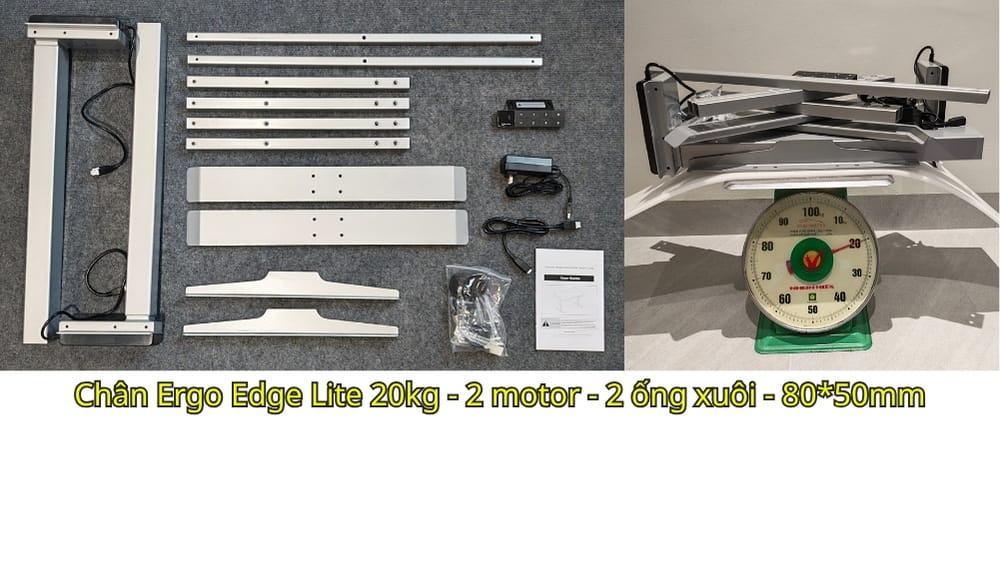

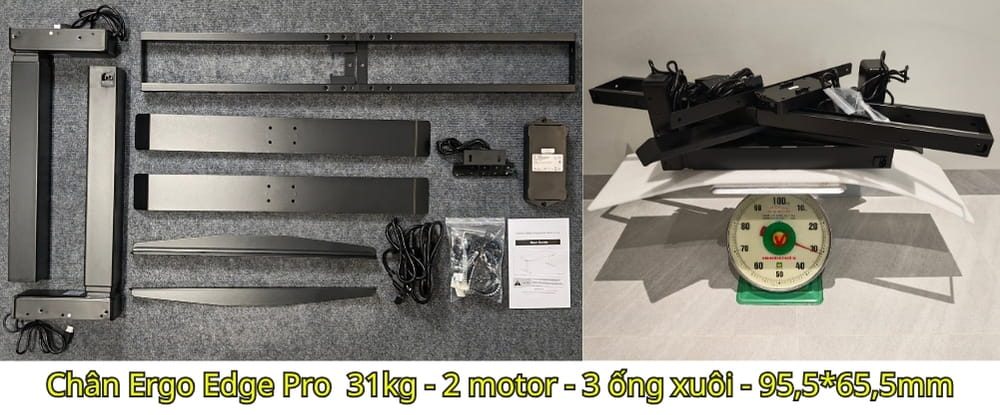

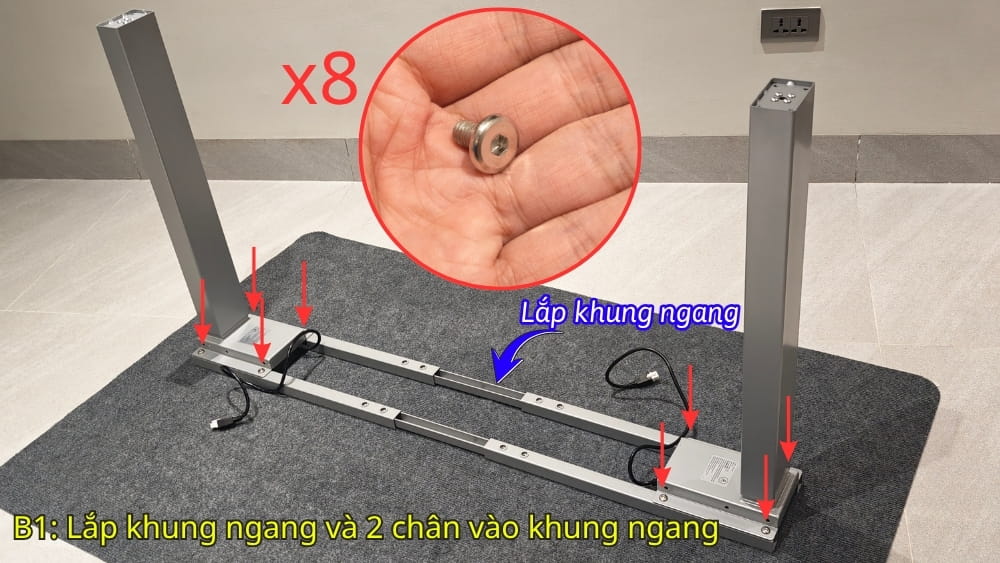

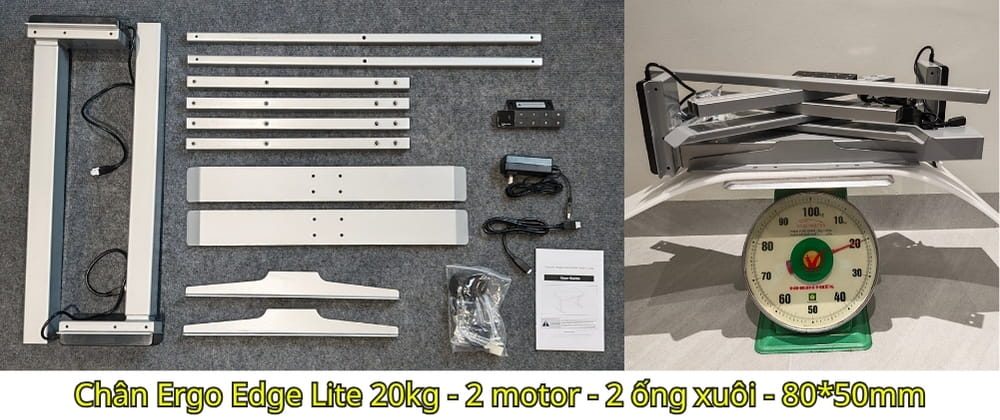

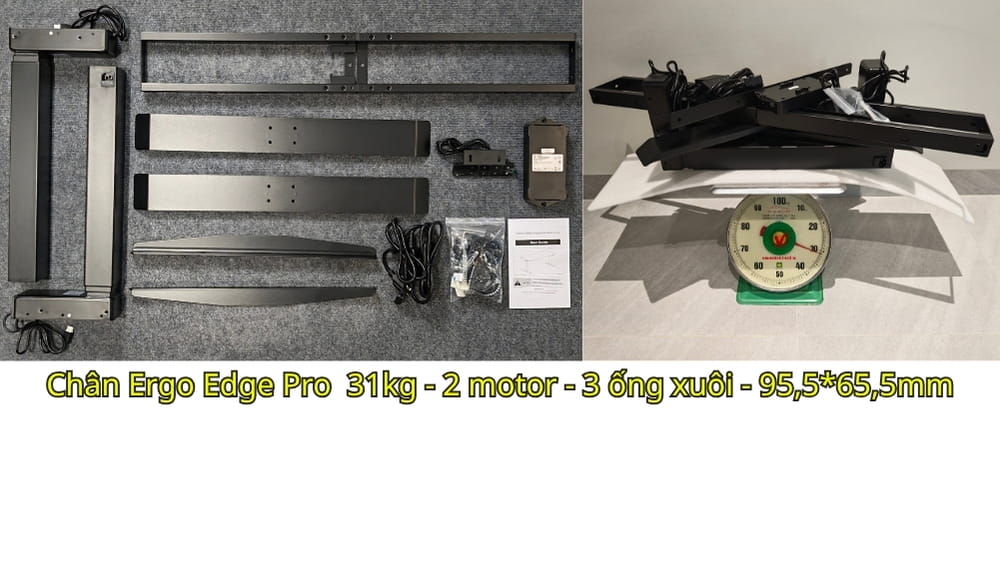

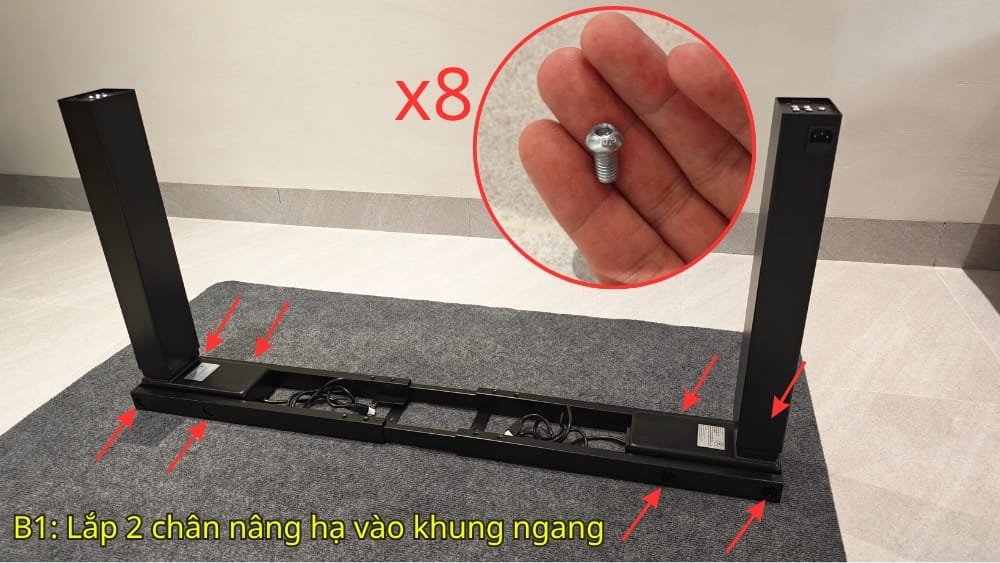

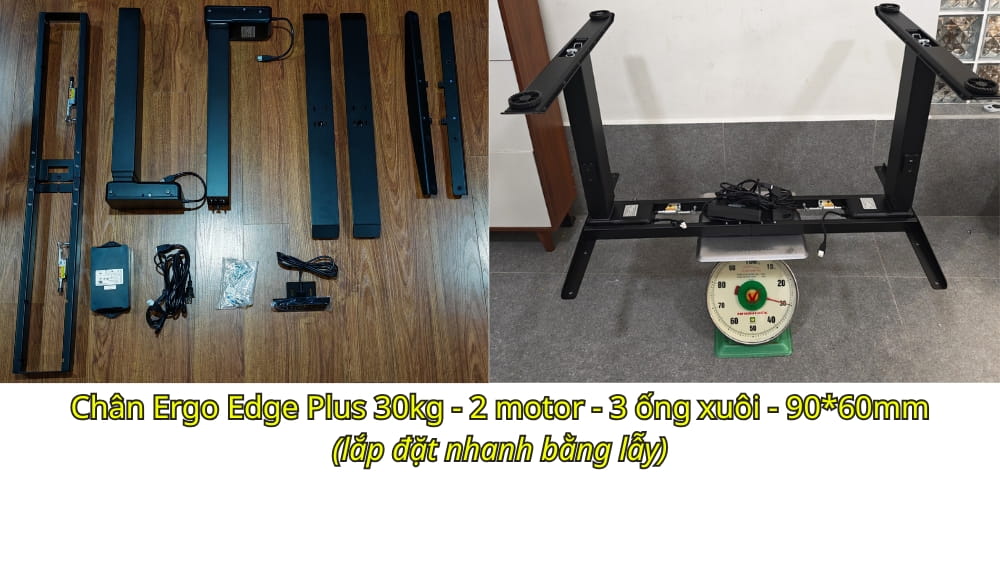

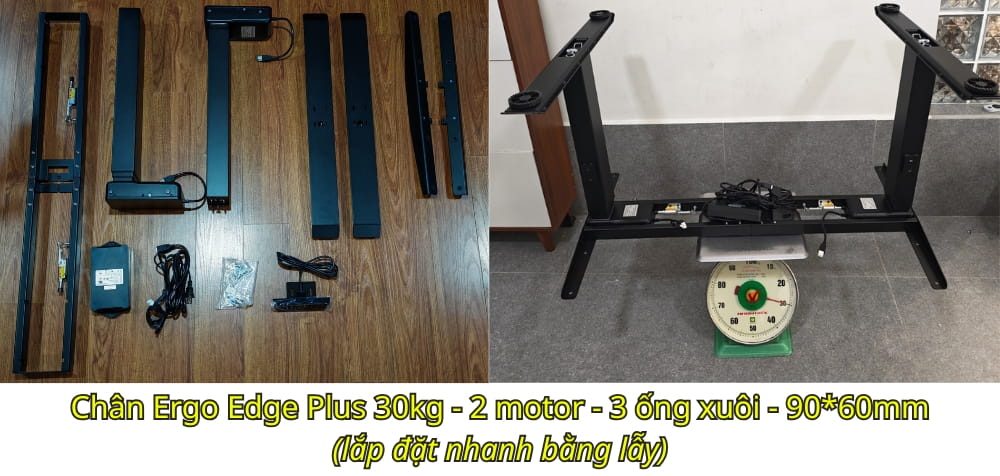

hướng dẫn lắp đặt bàn nâng hạ chiều cao ergo edge 2 motor loại mới lắp đặt nhanh (0) — **Bước 1:** Mở hộp: **Chân bàn Ergo Edge** gồm các bộ phận: 2 chân đế, 2 chân nâng hạ, khung ngang, 2 thanh dọc, bộ điều khiển, dây điện, ốc vít…

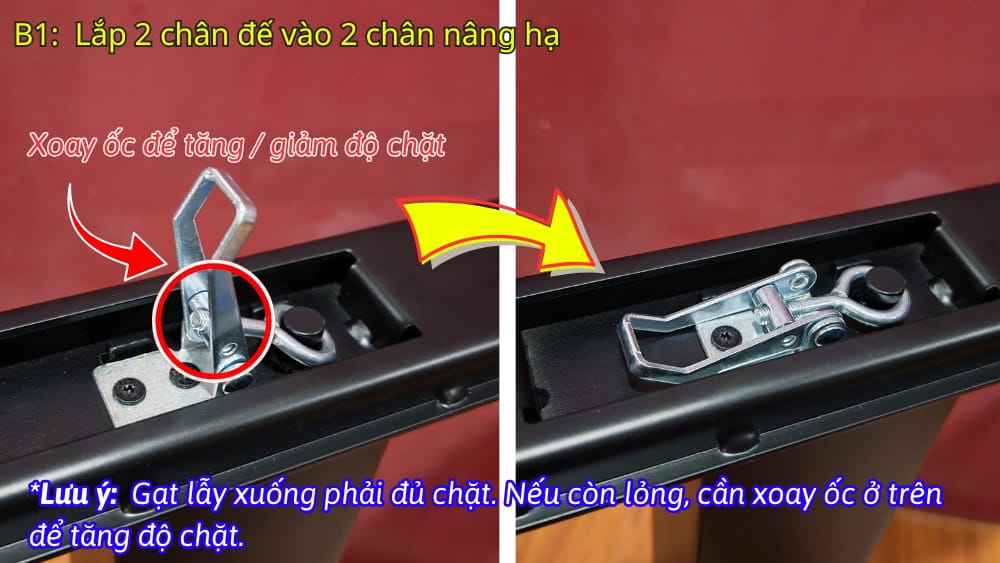

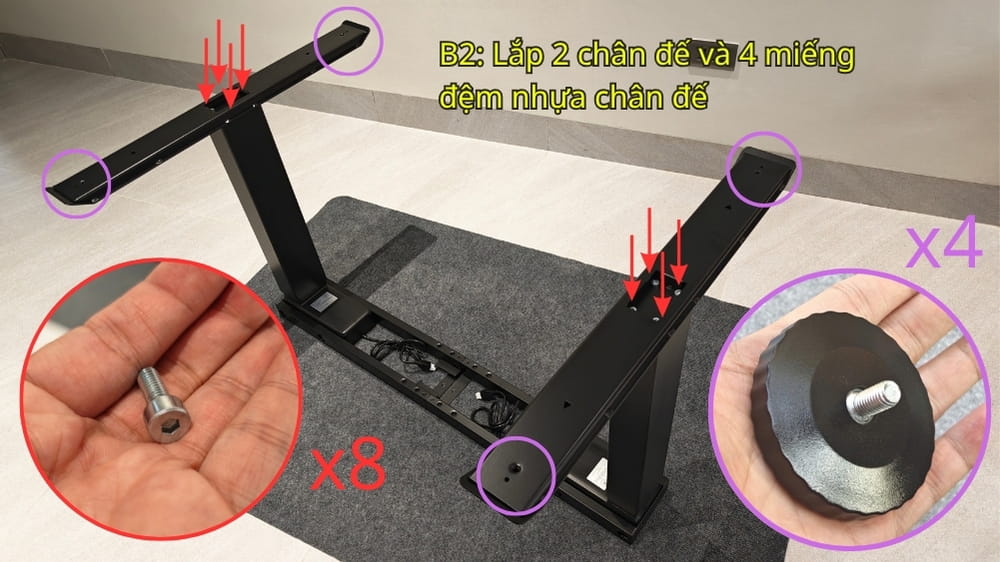

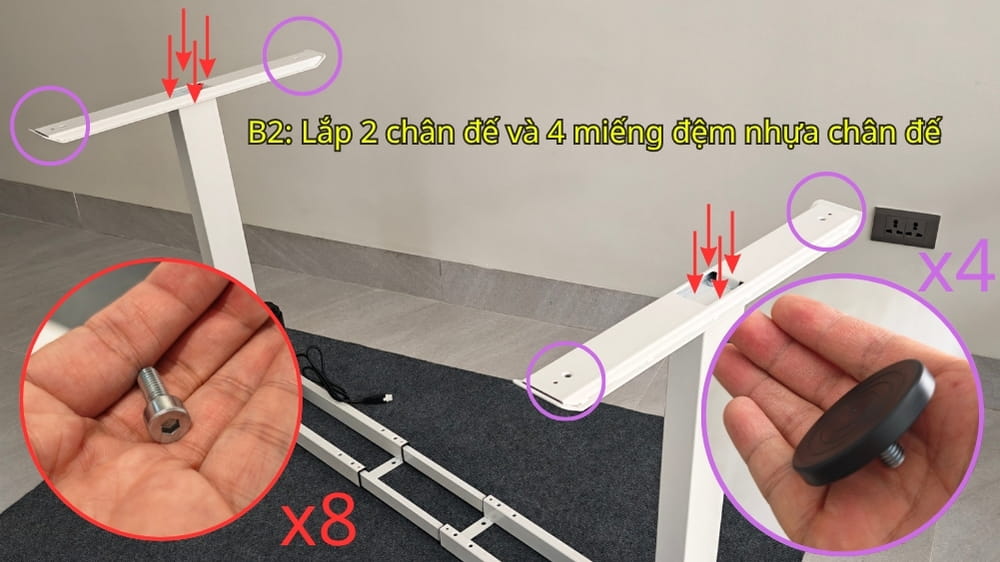

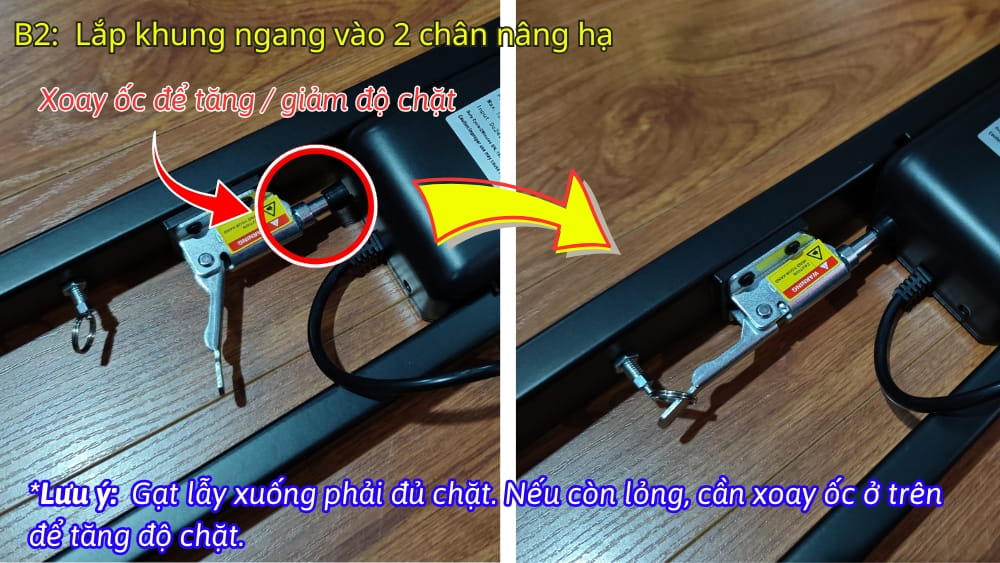

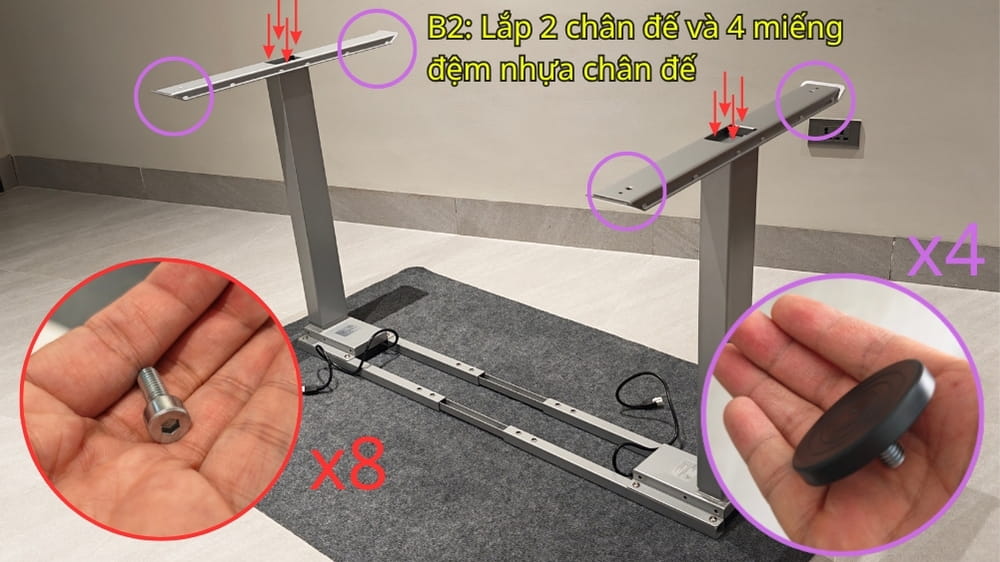

Bước 2: Lắp 2 chân đế vào 2 chân nâng hạ. Nếu cần, bạn có thể tăng giảm độ chặt của lẫy bằng cách xoay ốc — **Bước 2:** Lắp 2 chân đế vào 2 chân nâng hạ. Lưu ý rằng khi gạt lẫy phải đủ độ chặt. Bạn có thể tăng giảm độ chặt bằng cách xoay ốc trước khi gạt lẫy.

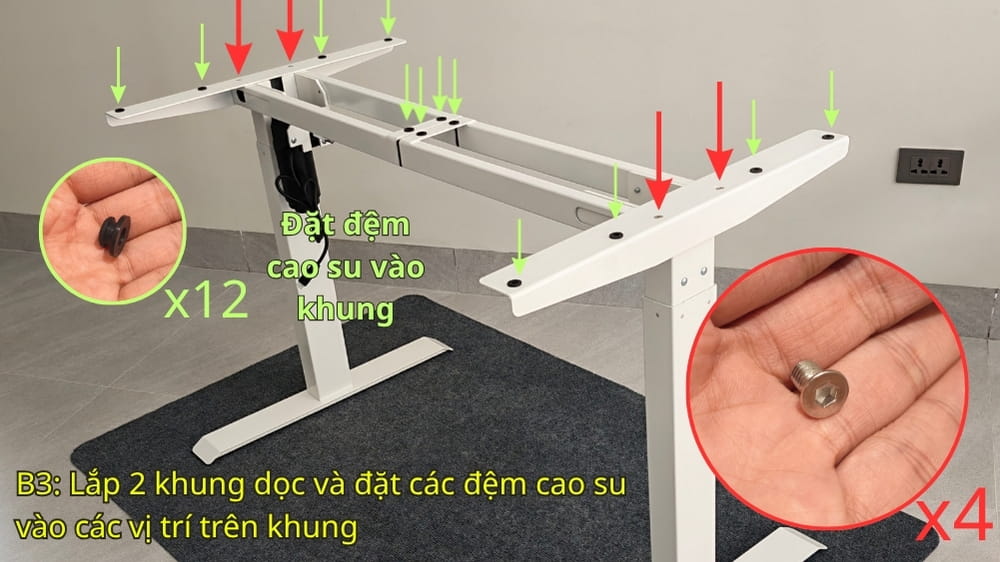

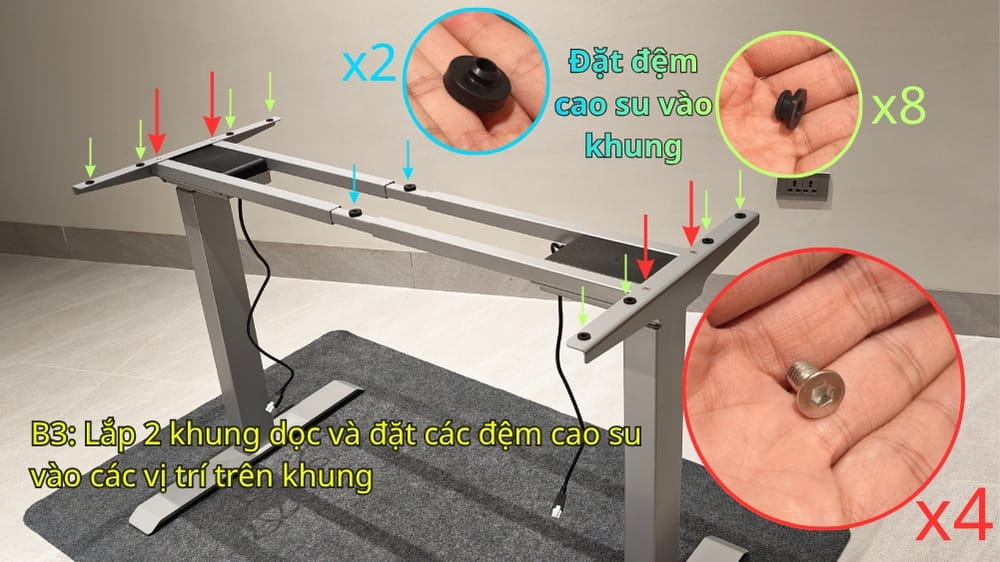

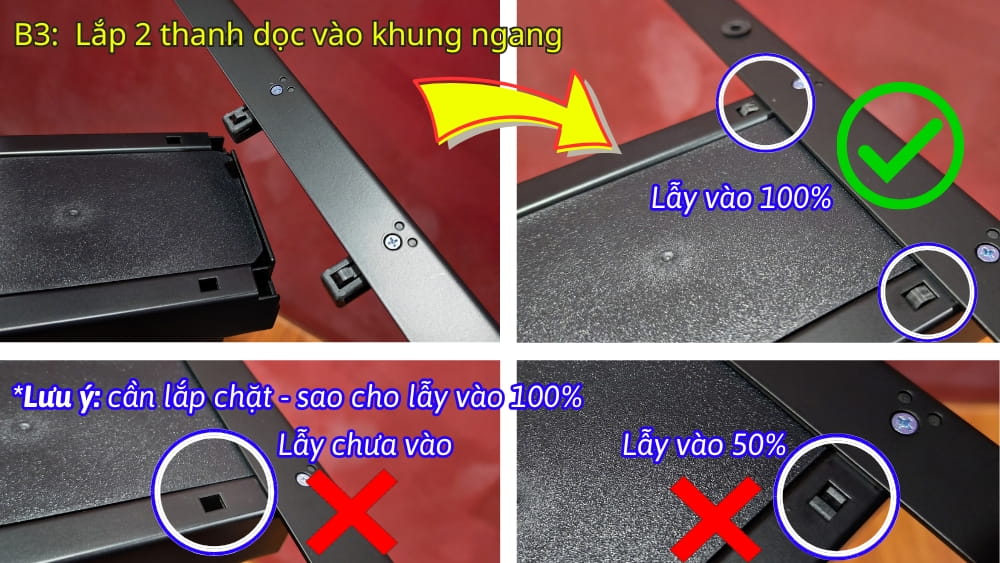

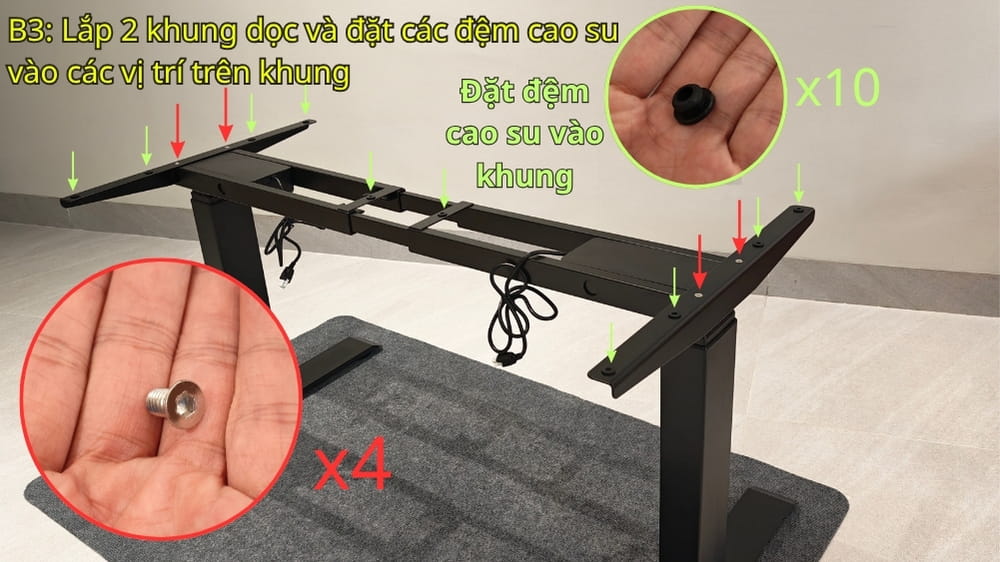

hướng dẫn lắp đặt bàn nâng hạ chiều cao ergo edge 2 motor loại mới lắp đặt nhanh (3) — **Bước 4:** Lắp 2 thanh dọc vào khung ngang. Chú ý: bạn cần lắp chặt để lẫy nhựa vào hết 100% như ảnh trên.

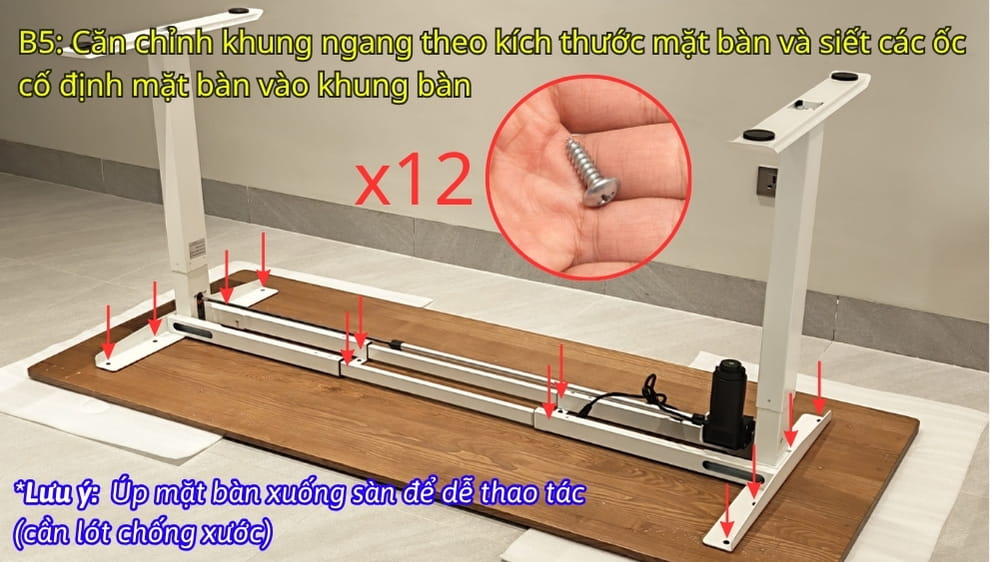

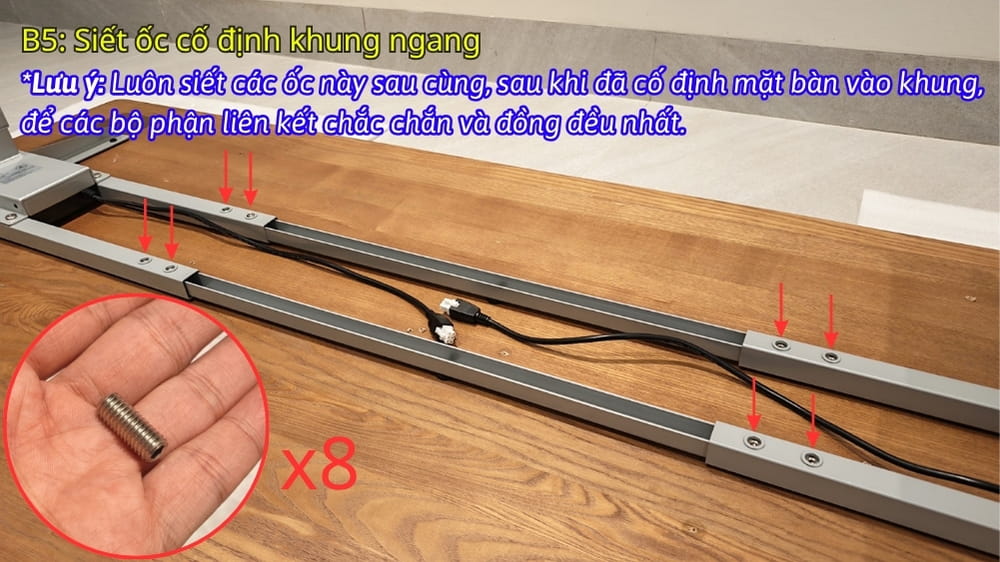

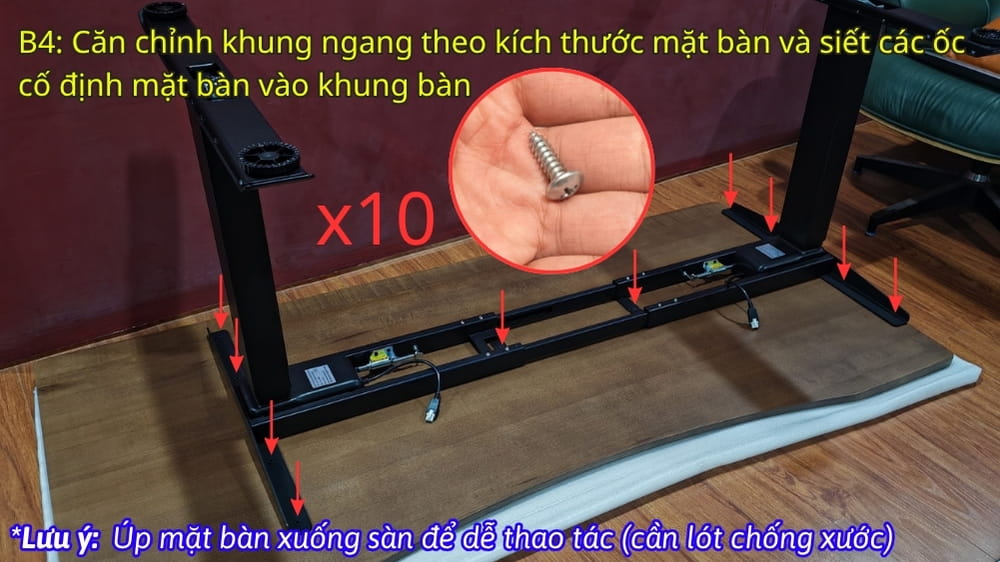

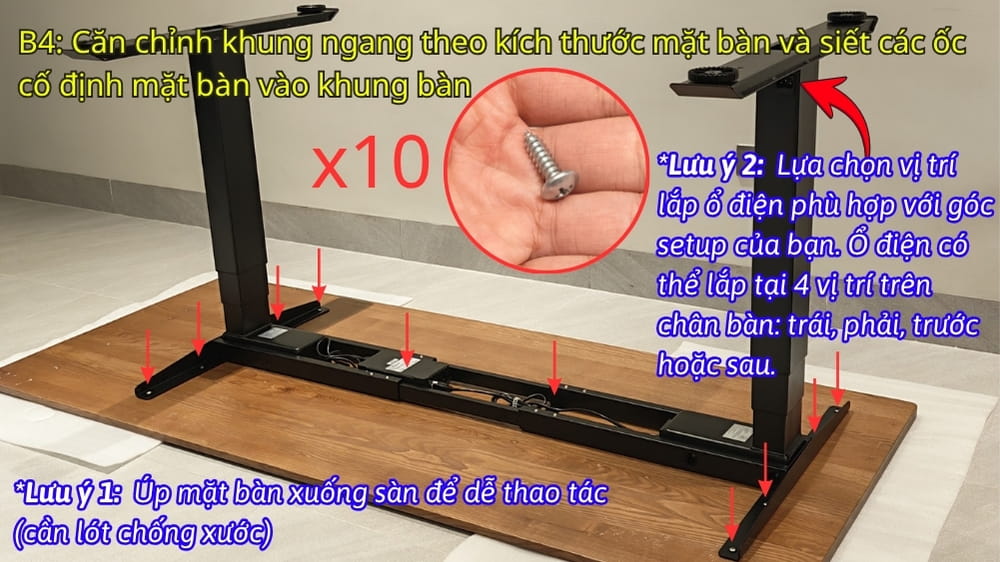

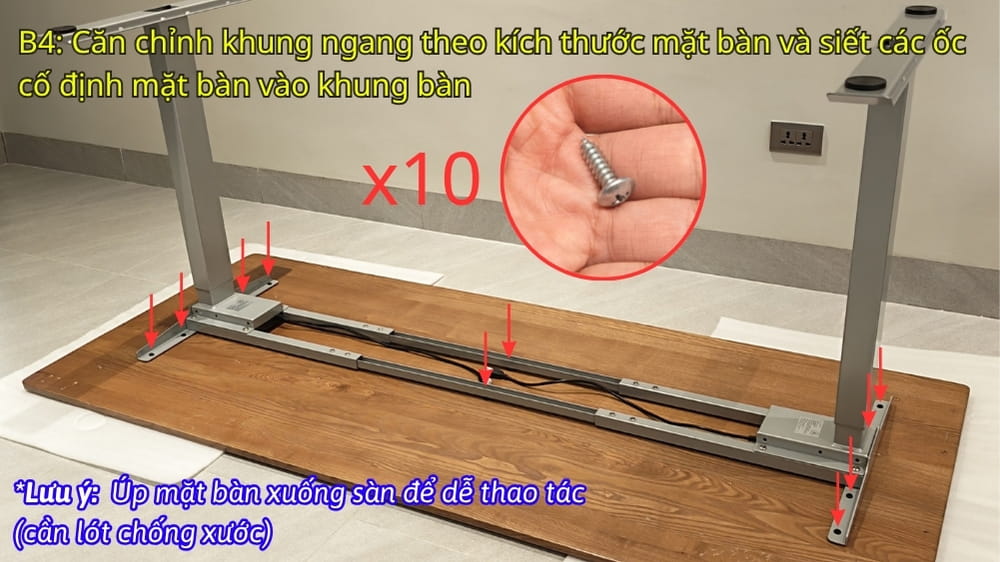

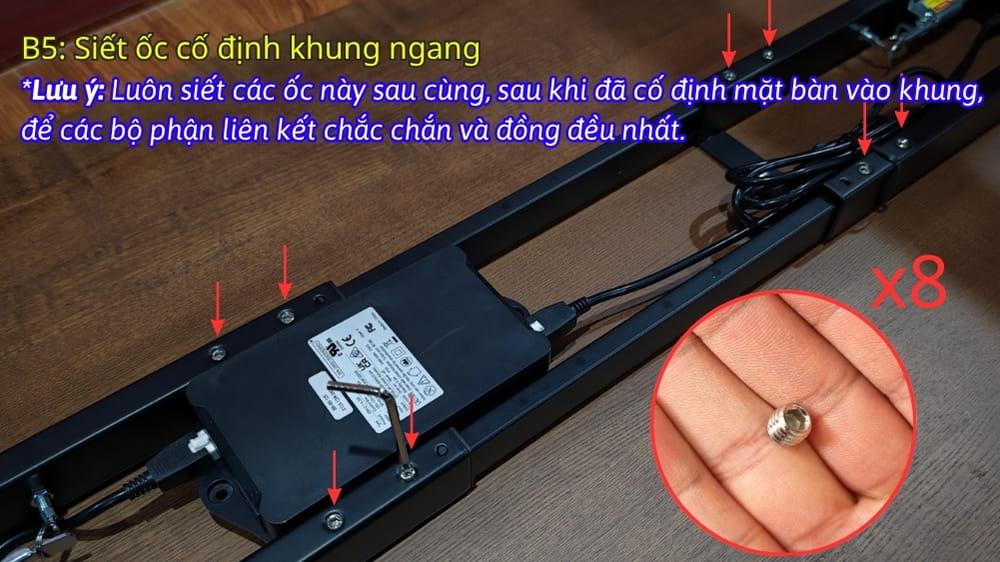

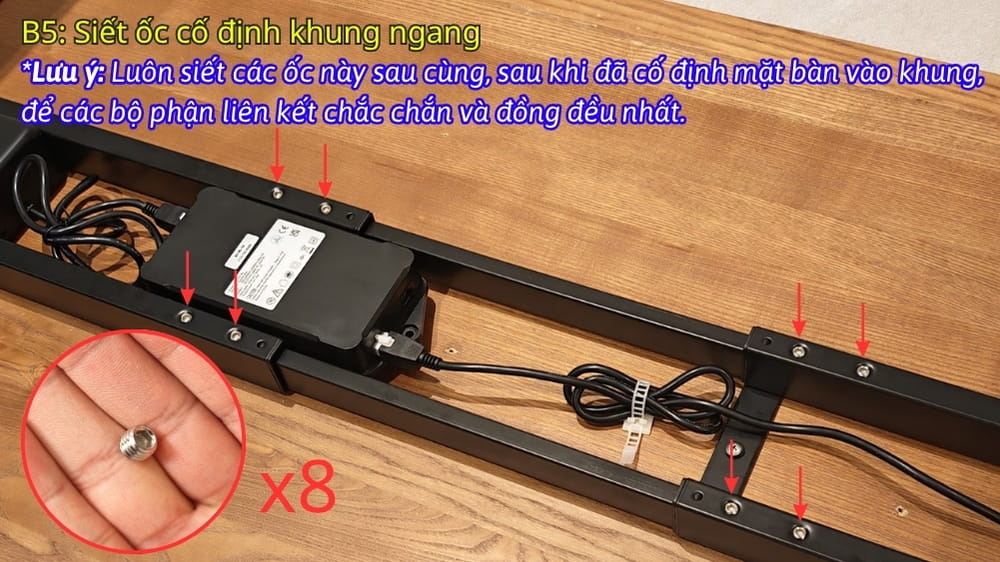

Bước 5: Đặt chân đã lắp ráp vào mặt sau bàn. (mặt trên lót xốp để tránh bị xước) — **Bước 5:** Đặt chân đã lắp ráp vào mặt sau bàn và siết chặt các ốc vít.

Lưu ý trong bước 5:

Bạn cần kê mút xốp ở dưới để tránh mặt bàn bị xước.
2 mặt trước và sau của bàn Ergo Edge được hoàn thiện rất tốt, có thể hơi khó phân biệt. Bạn cần chắc chắn là đã đặt mặt trên ở dưới.
Có thể căn chỉnh vị trí khung theo sở thích: sát mép bàn hoặc cách mép bàn một đoạn 10-20cm.

Còn ở hình trên, mình để khung bàn sát mép bên trái, nhưng bên phải lại cách mép 30cm. Bởi setup của mình có 1 hộc tủ ở bên phải, nếu để sát mép sẽ bị vướng.

Sau khi căn chỉnh, bạn cố định ốc vít khung bàn và vặn ốc vít mặt bàn bằng tô vít 4 cạnh. Bạn nên đeo găng tay để tránh rộp da, vì mặt bàn gỗ tự nhiên Ergo Edge rất cứng.

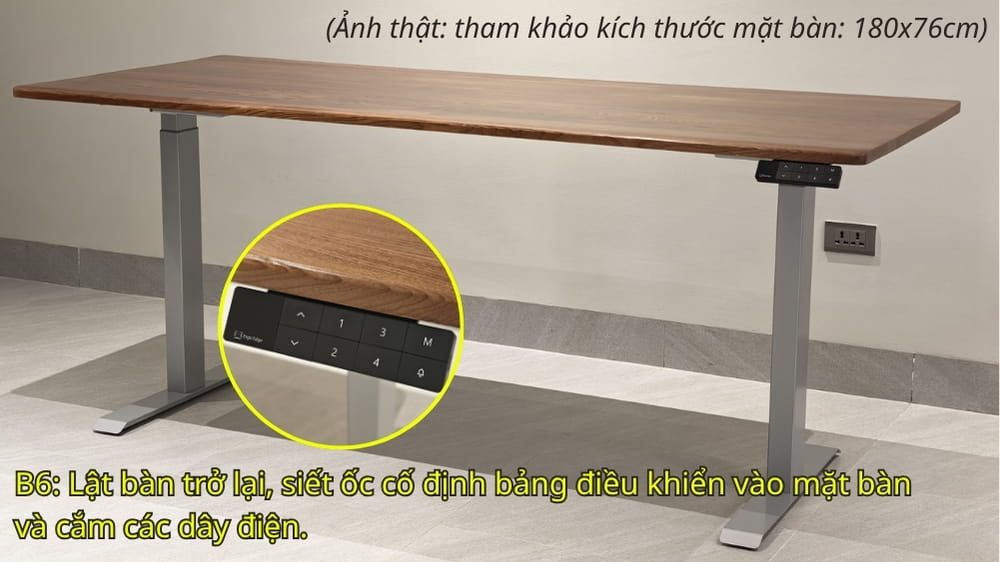

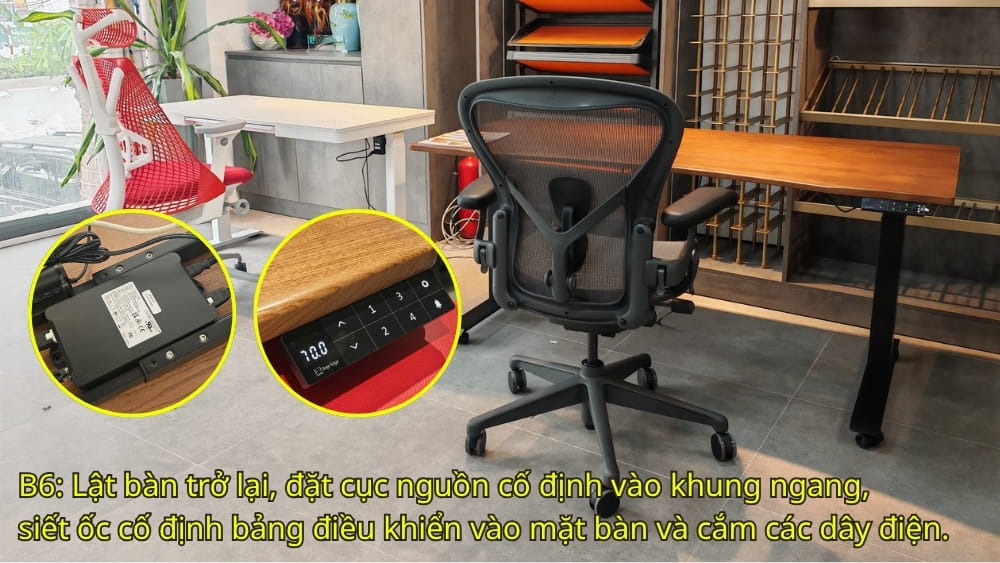

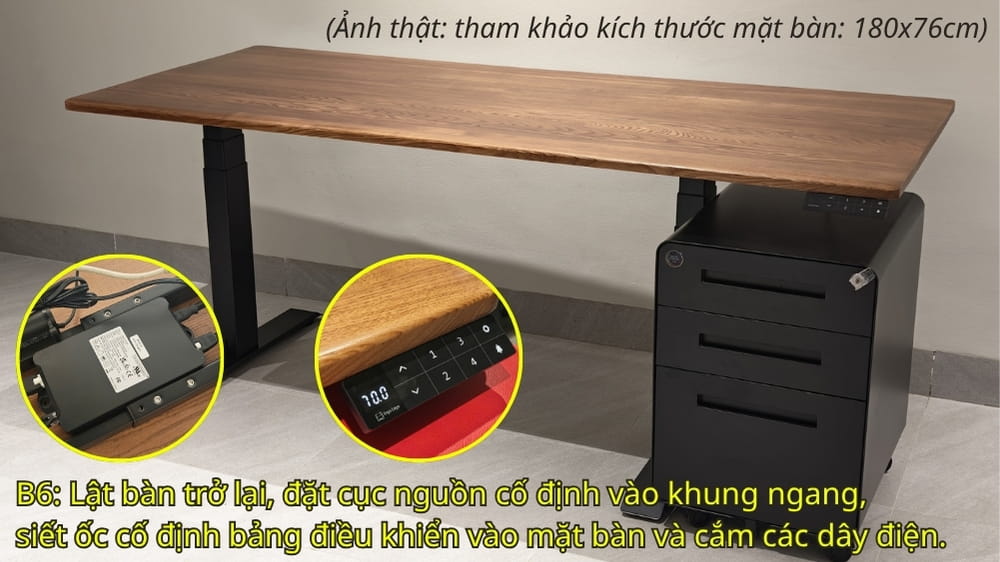

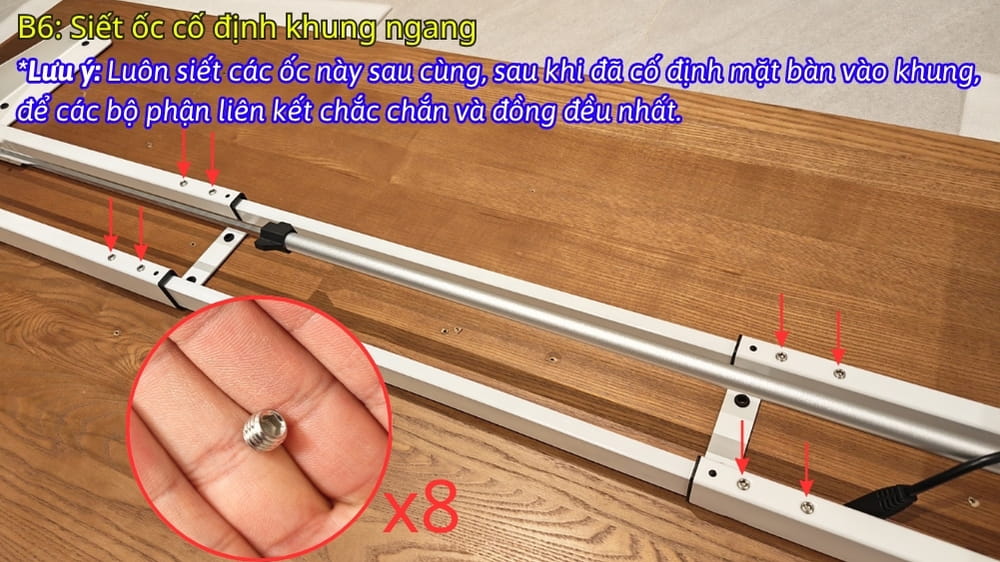

hướng dẫn lắp đặt bàn nâng hạ chiều cao ergo edge 2 motor loại mới lắp đặt nhanh (5) — **Bước 6:** Lật bàn lại và hoàn thành. Sau khi lắp đặt các thiết bị, sẽ có rất nhiều dây gây mất thẩm mỹ. Vui lòng xem **phần VI** của bài viết này để biết cách đi gọn dây.

Hướng dẫn lắp đặt bàn nâng hạ Ergo Edge – loại 1 motor:

hướng dẫn 1 motor ergo edge bàn nâng hạ (1) — **Bước 1:** Vặn ốc vít và đệm chân bàn

Hướng dẫn sử dụng

Hướng dẫn chung

Tất cả bàn Ergo Edge loại 1 motor hay 2 motor đều sử dụng chung hướng dẫn dưới đây:

Hướng dẫn chi tiết

Giữ nút M (hoặc S) trong 10 giây để vào tùy chỉnh chi tiết chân bàn Ergo Edge. Lúc này sẽ có 7 thông số để tùy chỉnh:

Màn hình hiển thị 1-“Y” : Y = 0 thì đơn vị trên bảng điều khiển sẽ là cm; Y = 1 thì đơn vị là inch.

===> Ở Việt Nam dùng đơn vị cm, vì thế bạn để mặc định Y = 0

Màn hình hiển thị 2-“Y“; 3-“Y“; 4-“Y“; 5-“Y“: tăng giảm cảm biến va chạm. Y = 0 có nghĩa là tắt cảm biến va chạm. Y = 1 là nhạy nhất, Y = 8 là không nhạy nhất.

===> Nên chỉnh Y = 1 trên các thông số này để cảm biến va chạm là nhạy nhất. Nếu bạn không muốn cảm biến này là nhạy nhất, có thể chỉnh theo sở thích.

Màn hình hiển thị 60: chiều cao thấp nhất của chân bàn (chưa tính mặt bàn) là 60cm.

===> Với chân bàn Ergo Edge sử dụng mặt bàn dày khoảng 2,5cm + miếng nhựa lót chân dày 0,5cm, thì chiều cao mặt bàn lúc này sẽ là 60+2,5+0,5 = 63cm. Bạn nên chỉnh thành 63 cho đúng thực tế. Trường hợp bạn dùng bàn nâng hạ Ergo Edge với bánh xe có độ dày lớn hơn miếng nhựa lót chân. Lúc này bạn chỉ cần đo lại và set chiều cao mặt bàn theo thực tế.

Màn hình hiển thị 7-“Y“: Y = 0 thì mỗi khi nâng hạ bạn sẽ phải giữ nút 1/2/3 đến khi cao độ bàn đạt độ cao bạn đã set trước đó. Y = 1 thì bạn chỉ cần ấn 1 lần.

===> Bạn chỉ cần giữ nguyên mặc định là Y = 1 là xong.

Sau khi chỉnh xong tất cả các thông số trên, giữ nút M (hoặc S) trong 10 giây để lưu các thông số.

Hướng dẫn đi dây điện, lắp ổ điện gọn gàng

Lắp ổ điện bằng băng dính 3M

Bàn nâng hạ Ergo Edge sử dụng điện. Cộng với máy tính, màn hình, loa, sạc điện thoại… Và 1 ổ dự phòng nữa thì ít nhất bạn cần có 1 ổ điện 6 ổ.

Thực tế, con số này thậm chí có thể nhiều hơn. Chúng tôi khuyến khích bạn nên dùng loại ổ có 8-10 ổ điện và đi kèm 2-3 cổng USB/ TypeC để thoải mái sau này.

ổ điện bàn nâng hạ — *Ổ điện Ergo Edge có thiết kế đặc biệt có 10 ổ cắm, đặc biệt thích hợp với bàn nâng hạ*

Bạn cần dán ổ điện vào mặt sau bàn bằng băng dính 3M sẽ đảm bảo chắc chắn.

Lưu ý rằng trên thị trường có rất nhiều băng dính 3M nhái, bạn cần mua băng dính 3M chính hãng ở nơi uy tín.

Sau khi dán, tốt nhất là bạn nên để ít nhất 1 ngày mới sử dụng để đảm bảo băng dính đã bám chắc vào bàn.

Đi dây điện gọn gàng

Nếu bạn kê bàn giữa phòng, DandiHome đã hướng dẫn bạn đi dây điện ở LINK

*Nếu bạn kê bàn giữa phòng, nên sử dụng máng nhựa đi dây điện*

Nhược điểm của cách đi dây điện trên là cần tính thẩm mỹ cao nên khi làm khá mất thời gian. Và đến khi bạn thay đổi đồ đạc, cũng sẽ mất thời gian tháo lắp ống.

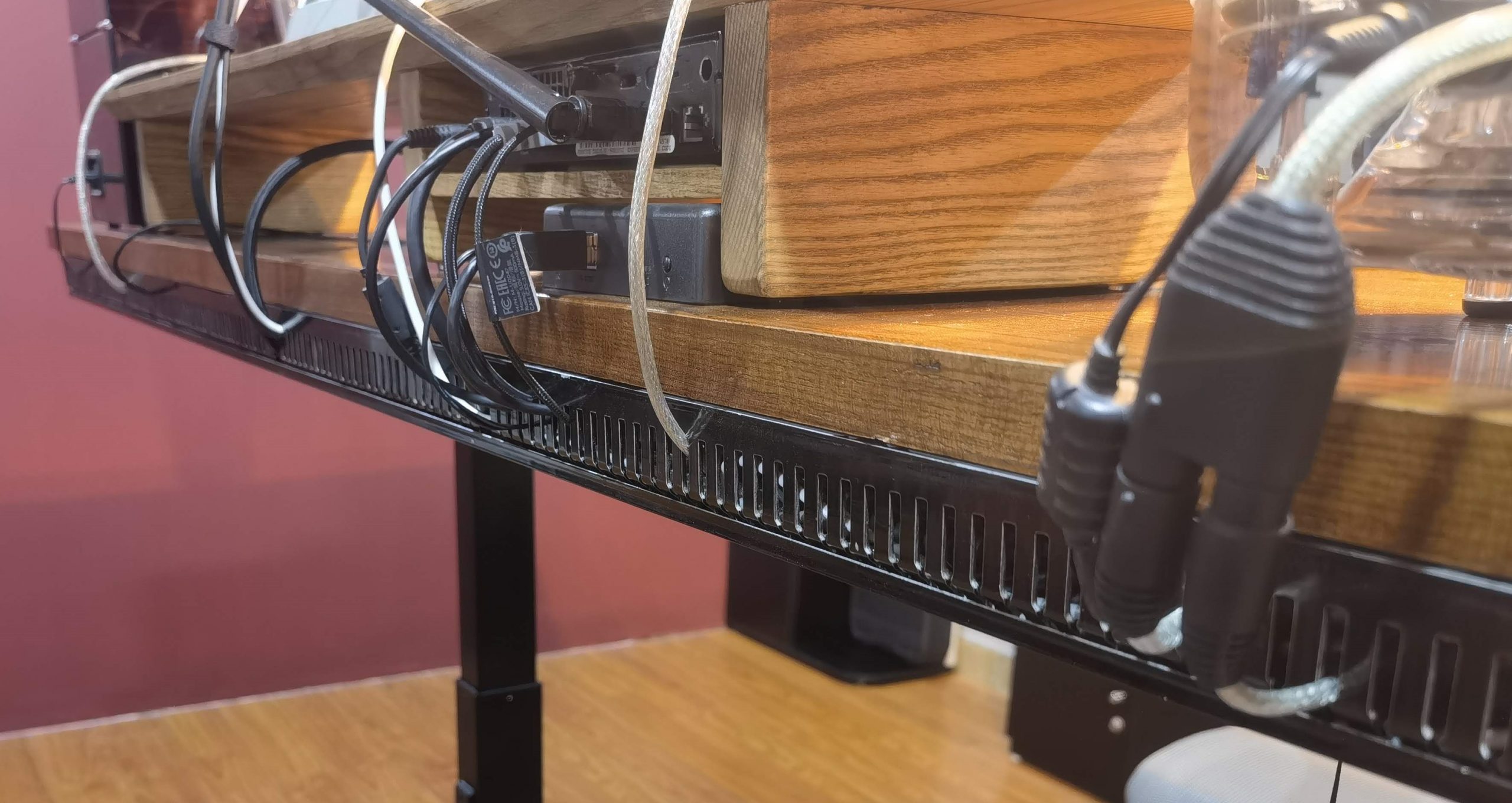

Khi bạn kê bàn vào sát tường, không cần tính thẩm mỹ cao. Bạn vẫn có thể có thể đi dây gọn gàng như sau:
